2022/02/25

LOMO OKC1-50-1, OKC1-50-3, OKC1-50-6 50mm 50mm F2 (OCT-18 mount) OKS1-50-1, OKS1-50-3, OKS1-50-6

シネレンズ最後の秘境

ロモの映画用レンズ part 12

巨大なフォーカスレバーとゼブラ柄、カラフルな鏡胴に身を包んだお洒落系の実力派レンズ

LOMO OKC1-50-1, OKC1-50-3, OKC1-50-6 50mm F2（OCT-18 mount）

OKC1-50シリーズはLOMO（ロモ）がロシア版アリフレックスの異名をもつ映画用最高級カメラ（映画用35mmフォーマット）のKONVASに供給した焦点距離50mmのレンズです。日本で既に広く認知されているPO3-3Mの後輩にあたるモデルで、洗練された高い光学性能を特徴としています。LENKINAP時代の1950年代中頃に登場し、大きな設計変更のないまま同社の中核モデルとしてソビエト連邦崩壊の1990年代初頭まで長期にわたり生産されました。鏡胴から突きだしたヘラジカの大角のような見事なフォーカスレバー（指掛け）とゼブラ柄、経年変色した美しい鏡胴が見る人の目を引くもう一つの特徴で、一見して特殊な用途に使われていたレンズであることがわかります。デジカメにマウントして町に出かけると、特異なデザインが人々の好奇心を煽るようで、アメリカの美術館や博物館をこのレンズで撮影して回っていた頃には「一体これは何なのか」「どんな風に写るのか」などと話かけられる機会が多くありました。映画館のワイドスクリーンで上映されるような映画を撮るレンズだと答えると、大抵の人は初めて目にする種類のレンズに驚きの表情を浮かべていました。人々のリアクションを楽しむことができるのは、正にオールドレンズユーザーとして冥利に尽きます。

LOMOの映画用レンズには鏡胴の表面素材が酸化している個体が多く、元はブラックだったものが経年を経てメタリックグリーンやメタリックブラウン、パープルなど美しく変色しています。変色の程度は湿度などの保存環境に左右されて決まりますので個体ごとに異なっています。運良く美しい色の固体に出会うことができれば、この世に1本しかない偶然の産物、自分だけのオリジナルレンズであるかのような愛おしい気分に浸れます。LOMOのOKCシリーズをお探しの方は、ぜひ時間を掛けて変色した固体を探してみてください。

OKC1-50シリーズには幾つかのバージョンが存在します。まず注目したいのは1950年代半ばに登場し1977年まで製造された初期モデルのOKC1-50-1で、主に35mm映画用カメラのKONVAS-1/1M(OCT-18マウント)や、バヨネット式のOCT-19マウント(ロシア版PLマウント)を採用したKONVAS-2MとKINOR-35Hに搭載する交換レンズとして供給されました。ほぼ同じスペックをもつ競合製品のKMZ PO3-3M(KONVAS用)に比べると、中心解像力が10％向上しコントラストも向上するなど、画質面での改良がみられます[1]。また数は少ないもののDRUJBA（ Дружба =「友情」の意) という防音カバーのついたMitchel BNC型の映画用カメラや、16SP（1958-1964年販売）という16mm映画用カメラに供給されたモデルも存在します（双方とも入手済み）。これらのガラスに蒸着されている反射防止膜は単層膜のいわゆるシングルコーティングですが、後の1977年もしくは1978年にリリースされた後継モデルのOKC1-50-6にはマルチコーティングが施され、シャープネスの向上がみられます。OKC1-50-6はOKC1-50-1と同じ光学設計ですが、新世代のフィルムカメラに対応するため、レンズボディの後部が短くなっています。ボディの設計変更により、OKS1-50-1よりイメージサークルのカバー範囲が僅かに狭くなりましたがコントラストは向上しています。また16mm映画用カメラのKinor 16CXシリーズ（1965年登場）に搭載する後継製品としてもKMZからもOKC1-50-4がリリースされています。こちらはOKC1-50-1（OKC1-50-6)とは別設計の一回り狭いイメージサークルに最適化されているようです。フルサイズ機で使うにはケラレ量が大きく、APS-C機で使うことになります。光学系の各部の寸法はOKC1-50-1よりもむしろPO3-3Mに似ており[1]、解像力は中心部、周辺部ともPO3と同等、レンズがPO3を製造していたKMZからリリースされているという点も頷けます。このレンズは別の機会に取り上げたいと思います。さらにLENKINAP(LOMO) OKC1-50-3というレンズもあり、1950年代後期の比較的早い時期にKONVAS用として既に登場していました。このモデルも入手してはみたのですが、OKC1-50-1との差がどこにあるのか、いまいちよくわかりません。反射防止膜はシングルコーティングで、市場に出回ることの少ない製品です。

OKC1-50-1の構成図（GOIレンズカタログ[1]からのトレーススケッチ）。設計構成は４群６枚のオーソドックスなガウスタイプです

　
レンズ構成は上図のような４群６枚のオーソドックスなガウスタイプです。PO3-3Mの構成図と比べると前群側の屈折力が更に強く、前後群の対称性が更に崩れた形態です。

★参考文献・資料

[1] GOIレンズカタログ(1970年)

LOMO OKC1-50-1 50mm F2: 重量(フード込みの実測)218g, 最短撮影距離(定格) 1m, 絞り F2-F16, 絞り羽 14枚, フィルター径 45mm, シングルコーティング, KONVAS-1/1M(OCT-18), マウントS/N: N75***(1975年製造個体), 映画用35mmフォーマット（APS-C相当）に準拠

OKC1-50-1 50mm F2: Дружба(DRUJBA=「友情」)という名のカメラが採用していたバヨネットマウント, 焦点距離50mm, 絞り F2(T2.3) - F16, 最短撮影距離 1m, 映画用35mmフォーマット（APS-C相当）に準拠, シングルコーティング

LENKINAP OKC1-50-3 50mm F2: 重量（実測）211.5g, フィルター径 45mm, 絞り F2(T2.4)-F16, 絞り羽 14枚構成, S/N: N59***(1959年製造個体),　最短撮影距離 1m, KONVAS OCT-18 mount , シングルコーティング, 映画用35mmフォーマット（APS-C相当）に準拠

LOMO OKC1-50-6 50mm F2: 重量(フード込みの実測)215g, 最短撮影距離(定格) 1m, 絞り F2-F16, 絞り羽 14枚, フィルター径 45mm, マルチコーティング, KONVAS-1/1M(OCT-18)マウント, S/N: N86***(1986年製造個体), 映画用35mmフォーマット（APS-C相当）に準拠

今回、比較検討のために入手したOKC1-50ファミリー

16mm映画用カメラのKinor 16CXシリーズ用としてリリースされたOKC1-50-4（KMZ製）。16mmフィルム用であるが、イメージサークルには余裕がありAPS-Cをカバーできた。今回取り上げるLOMO製とは毛色の異なる別設計レンズであるため、別の機会にどこかで取り上げることにする

★入手の経緯

国内にレンズの流通は少なく、eBayを経由しロシアやウクライナ、ベラルーシ、モルドバなどのセラーから購入するのが主なルートです。日本では秋葉原の2ndbaseでライカマウントに改造した個体を若干数揃えていました。2022年現在のeBayでの取引相場はレンズヘッド単体のみの値段が350～500ドル（送料別）あたりです。このレンズをデジタルミラーレス機にマウントするためのアダプターがeBayに何種類か出ています。おすすめはOCT18 - Leica M(写真・下)で、ライカマウントに中継させミラーレス機にマウントし、ヘリコイドアダプターの外部ヘリコイドでピント合わせを行うことです。このレンズが採用しているOCT-18（オスト18）というマウント規格はヘリコイドを繰り出す際に鏡胴の回転を防ぐ「直進キー」と呼ばれる機構がカメラやアダプターの側にないと、ヘリコイドが正常に機能しません。ちなみに直進キーのあるアダプターも存在はしているのですが、現在のところは、まだとても高価です。直進キーのない安価なアダプターでもピント合わせはできますが、絞り冠との同時操作がやや難しくなりますし、調子に乗って繰り出しすぎると光学ユニットが鏡胴がら抜け外れてしまいます。ピント合わせを外部ヘリコイドに頼る事をおすすめするのはこのためです。

ポーランドのセラーがeBayで販売しているOCT18-Leica M簡易アダプターです。直進キーはありませんが、とても良く出来ている製品でした。

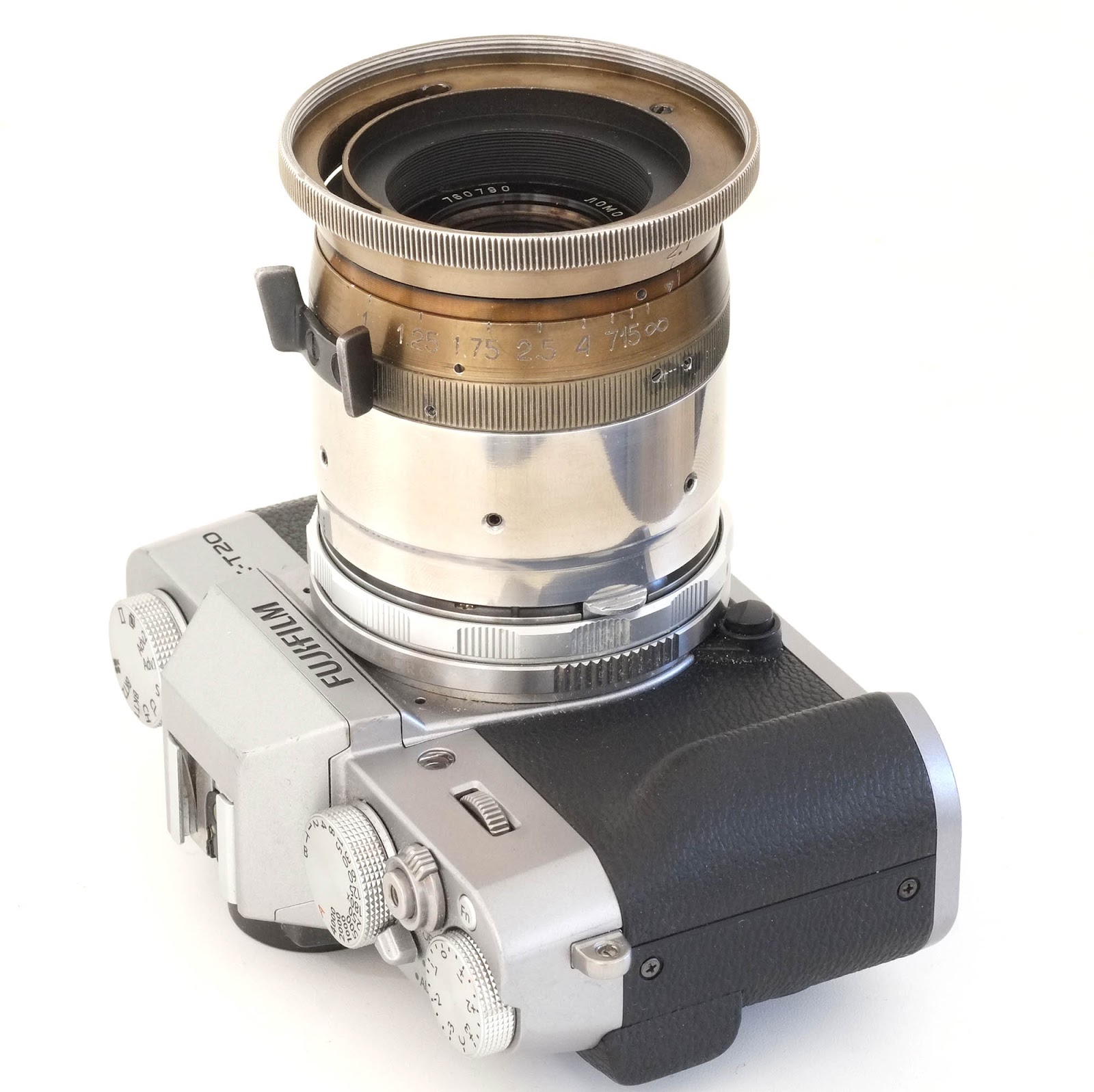

写真・左はM42-M39(17-31)直進ヘリコイドに載せライカL（L39）マウントに改造した事例です。使い勝手が格段に向上しました。改造はやや難度が高く、鏡胴をヘリコイドに収めるためにマウント側の銀色の部分を切除しました。参考までにこちらに提示してあります。かなり面倒なのでやり方は質問しないでね・・・！
　

★撮影テスト

いずれのモデルもAPS-Cセンサーをカバーできる広いイメージサークルを持っています。フルサイズセンサーでは四隅が若干ケラれますが、純正フードを外すとケラレは僅かとなりギリギリ許容できるレベルです。開放からシャープネスやコントラストは高く、シャドー部の黒の締まりのよい高性能なレンズです。先代モデルのPO3-3やPO3-3Mに比べると中央から四隅にかけての良像域が一段と広く、レンズをフルサイズ機に搭載して用いた場合でも、画面の隅までメインの被写体をしっかりと描き出してくれます。ただし、グルグルボケはややきつめに出る印象でした。像面を平坦化したぶん反動で非点収差が大きくなってしまったのかもしれません。あっちを引っ込めればこっちが出てしまうのは我々人間の営みにもよくある事です。フルサイズ機で用いる場合、四隅に光量落ちがあります。明暗差のある場所でうまく利用すればトーンが誇張され、ダイナミックな画作りができます。

理屈上はシングルコーティングのモデルの方が軟調で味のある描写が楽しめますし、マルチコーティングのモデルの方がコントラストやシャープネスが高く、発色も更に鮮やかです。ただし、実写による感覚・感想としては両者に大差はなく、どちらのモデルもコントラストやシャープネスは良好でした。明確な差は逆光時に出るものと思われます。ちなみに逆光時のゴーストは比較的出やすいレンズです。
